Å konstruere et solid og pålitelig tak er en kritisk del av ethvert byggeprosjekt i Norge. Nøyaktig beregning av takstoler er fundamentalt for å sikre strukturell integritet, sikkerhet og overholdelse av norske byggestandarder. Denne omfattende guiden vil lede deg gjennom de essensielle trinnene og vurderingene som kreves for å beregne takstoler på en korrekt og effektiv måte.
Forstå Grunnleggende Prinpper for Takstoler
Før vi dykker ned i selve beregningene, er det viktig å ha en god forståelse av hva en takstol er og de ulike typene som finnes. En takstol er en bærende konstruksjon som understøtter taktekkingen og overfører lasten fra taket ned til de bærende veggene eller andre strukturelle elementer i bygningen. Det finnes en rekke forskjellige typer takstoler, hver med sine egne bruksområder og beregningsmetoder. Noen vanlige typer inkluderer:
- A-takstol: Den mest vanlige typen for enkle saltak.
- W-takstol (også kjent som gitterdrager): Effektiv for større spenn uten behov for bærevegger under.
- Saksetakstol: Gir økt takhøyde og mer rom i loftsrommet.
- Mansardtakstol: Karakterisert av to forskjellige takvinkler på hver side, noe som gir mer brukbart areal i øverste etasje.
- Pulttakstol: For tak med kun én skrå flate.
Valget av takstoltype vil i stor grad påvirke beregningene som må utføres.
Nødvendige Data og Mål for Beregning av Takstoler
For å kunne beregne takstoler korrekt, må du ha tilgang til en rekke viktige data og mål fra byggeprosjektet ditt. Dette inkluderer:
- Bygningens bredde (spennvidde): Avstanden mellom de bærende ytterveggene som takstolene skal hvile på.
- Takvinkel: Vinkelen på takflaten, som påvirker både materialbruk og belastningsfordeling. Denne vinkelen kan være bestemt av estetiske preferanser, lokale bygningsforskrifter eller klimatiske forhold (f.eks. snølast).
- Taktekkingens vekt: Vekten per kvadratmeter av det valgte takmaterialet (f.eks. takstein, shingel, metallplater).
- Snølast: Den forventede maksimale snølasten for ditt geografiske område i Norge. Dette er en kritisk faktor i dimensjoneringen av takstolene for å unngå kollaps. Du finner informasjon om snølastsoner i norske standarder (NS 3491-3).
- Vindlast: De forventede vindbelastningene på taket, som også varierer med geografisk plassering og bygningens høyde og form (se NS 3491-4).
- Egenlast fra takstolene selv: Vekten av selve trekonstruksjonen. Dette må estimeres og tas med i de totale belastningsberegningene.
- Eventuelle tilleggslaster: Dette kan inkludere vekten av solcellepaneler, takterrasser eller annet utstyr som skal monteres på taket.
- Avstand mellom takstolene (c/c-avstand): Den senter-til-senter avstanden mellom hver enkelt takstol. Vanlige avstander kan variere, men 600 mm eller 1200 mm er vanlige.
Nøyaktig innsamling av disse dataene er avgjørende for å sikre korrekte beregninger.
Trinnvis Guide til Beregning av Takstoler
Selv om detaljerte statiske beregninger ofte krever ekspertise fra en bygningsingeniør, kan du få en god forståelse av prosessen ved å følge disse trinnene:

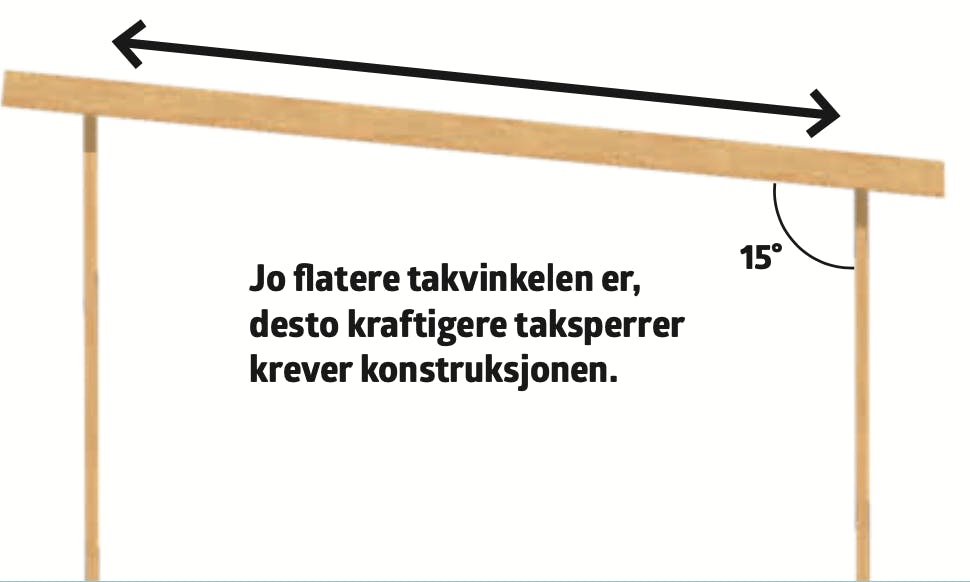

- Bestem takvinkelen: Dette påvirker lengden på sperrene og kraftfordelingen i takstolen. Vinkelen kan uttrykkes i grader eller som et forhold (f.eks. 1:2).
- Beregn lengden på sperrene: Ved hjelp av trigonometri (sinus, cosinus, tangens) og halvparten av bygningens bredde (for en symmetrisk A-takstol), kan du beregne lengden på hver sperre. For eksempel, hvis bygningens bredde er $B$ og takvinkelen er $\alpha$, vil lengden på sperren ($L$) være $L = \frac{B/2}{\cos(\alpha)}$.
- Bestem høyden på mønet: Dette er den vertikale avstanden fra toppen av ytterveggene til det høyeste punktet på taket. For en symmetrisk A-takstol er høyden $H = (B/2) \cdot \tan(\alpha)$.
- Beregn de vertikale og horisontale lastene: Dette inkluderer egenlast fra takstolen og taktekkingen, snølast og eventuelle andre permanente eller variable laster. Snølasten må beregnes i henhold til gjeldende snølastsone for din lokasjon.
- Dimensjoner de bærende elementene: Basert på de beregnede lastene, må du dimensjonere de ulike delene av takstolen (f.eks. sperrer, bindebjelker, stendere) slik at de tåler de påkjenningene de vil bli utsatt for. Dette innebærer å velge riktig tverrsnitt og kvalitet på trevirket i henhold til norske standarder for trekonstruksjoner (Eurokode 5).
- Vurder behovet for forsterkninger og knutepunkter: Spesielt ved større spenn eller komplekse takstolkonstruksjoner, kan det være nødvendig med forsterkninger og spesielle utforminger av knutepunktene for å sikre stabilitet og lastoverføring.

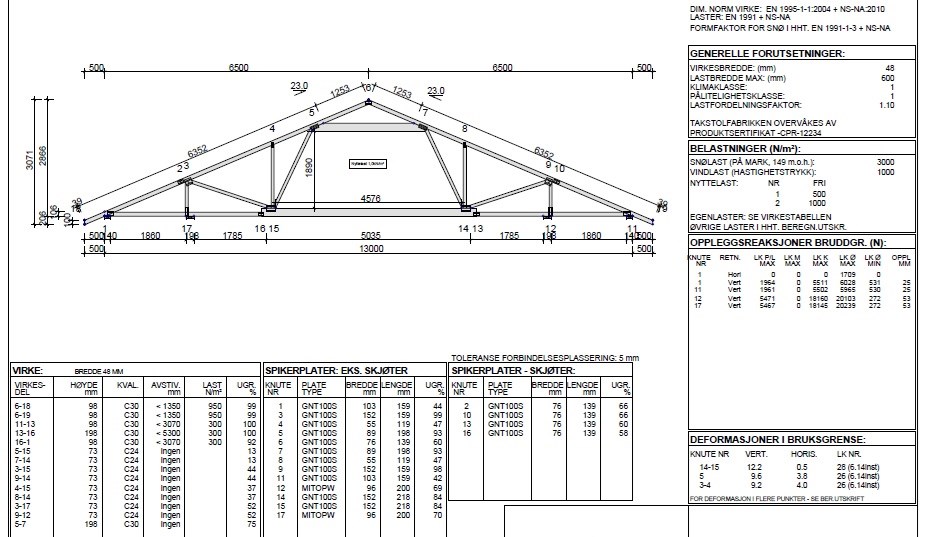

- Tegn detaljerte arbeidstegninger: Nøyaktige tegninger er essensielt for produksjon og montering av takstolene. Disse bør inkludere alle mål, vinkler, materialspesifikasjoner og detaljer om sammenføyninger.
Det er viktig å understreke at komplekse beregninger og dimensjonering av takstoler bør utføres av kvalifiserte fagfolk med kunnskap om statikk og norske byggestandarder. Feil i beregningene kan ha alvorlige konsekvenser for sikkerheten til bygningen.
Viktigheten av Norske Byggestandarder (Eurokode 5)
I Norge er dimensjonering av trekonstruksjoner, inkludert takstoler, regulert av Eurokode 5 (NS-EN 1995). Denne standarden gir detaljerte retningslinjer for materialegenskaper, laster, beregningsmetoder og sikkerhetsfaktorer som må tas hensyn til ved prosjektering av bærende konstruksjoner i tre. Det er avgjørende å være kjent med og følge disse standardene for å sikre at takstolene er sikre, holdbare og i samsvar med lovverket.
Materialvalg for Takstoler
Valget av materialer er en annen viktig faktor ved konstruksjon av takstoler. Vanligvis brukes konstruksjonsvirke av gran eller furu med spesifisertefasthetsklasser (f.eks. C24, C30). Kvaliteten på trevirket har direkte innvirkning på bæreevnen til takstolene. Det er viktig å velge materialer som er egnet for formålet og som oppfyller kravene i Eurokode 5. Fuktighetsinnholdet i trevirket ved montering er også viktig for å unngå problemer med krymping og deformasjoner senere.
Sikkerhet og Montering av Takstoler
Sikkerhet under montering av takstoler er av største betydning. Dette arbeidet bør utføres av erfarne tømrere som er kjent med sikkerhetsforskrifter og riktige monteringsmetoder. Det er viktig å sikre takstolene forsvarlig under monteringen for å unngå velt eller kollaps. Bruk av riktig løfteutstyr og fallsikringsutstyr er essensielt.
Konklusjon: Nøyaktighet er Nøkkelen til Solide Takstoler
Å beregne takstoler er en kompleks prosess som krever nøyaktighet, kunnskap om byggeteknikk og forståelse av norske byggestandarder. Selv om denne guiden har gitt en oversikt over de viktigste aspektene, anbefales det sterkt åEngasjere kvalifiserte fagfolk for de faktiske beregningene og dimensjoneringen av takstolene for ditt byggeprosjekt. Ved å sikre korrekte beregninger og fagmessig utførelse, kan du være trygg på at taket ditt blir solid, sikkert og varig.
